手機攝像頭自動貼背膠機
- 產品名稱：手機攝像頭自動貼背膠機
- 產品分類：貼背膠機
- 瀏覽次數：177033次
- 更新時間：2016/5/23 14:28:15
- 咨詢熱線：133-6065-4218
設備名稱：攝像頭自動貼膜機、手機攝像頭自動貼背膠機、攝像頭模組全自動貼裝機
手機攝像頭自動貼背膠機設備適用產品：手機高透膜貼裝、手機增透膜貼裝、攝像頭模組
型號：ATM-260XD2
手機攝像頭自動貼背膠機設備簡介
手機攝像頭自動貼背膠機設備適用于無塵車間、全自動生產。
人工將Tray盤放入到上料架;設備拉料機構自動拉出Tray盤攝像頭模組；頭部CCD識別并定位攝像頭模組；
吸嘴從飛達上取鏡頭保護罩（兩套飛達CCD引導吸嘴更精準取料確保穩定性、兩套底部CCD識別并補償保護罩貼裝精度）；
五套視覺可確保最高±0.05mm貼裝精度，X軸采用直線電機確保高速貼裝；
貼裝完成后拉料模組自動將載具放回料框中直至最后一盤料貼完。貼裝完成后人工將整個料框取進行更換，縮短上下料時間從而提升設備產能。

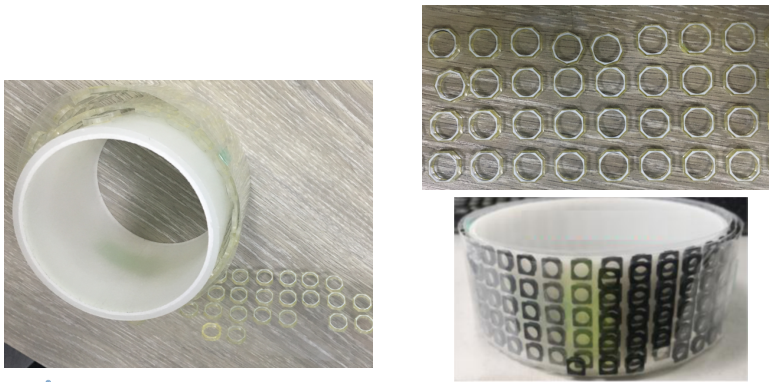

手機攝像頭自動貼背膠機生產案例展示
手機攝像頭自動貼背膠機硬件優勢
兩把Feeder上方增加取料CCD兼容不同物料規格及來料方式，提升取料精度和貼裝品質
手機攝像頭自動貼背膠機采用伺服電機控制將裝有Tray盤的載具拉至貼膜位置，貼完一排再傳送到另一排貼膜直至Tray盤內產品全部貼完，并將載具送回料框
軌道寬度固定，軌道增加從動軸承減小載具運動摩擦力
吸嘴桿配有壓力傳感器，可以實時監控貼裝壓力
料框機構采用大功率帶剎車電機+直線導軌作導向驅動，可確保每一層吸塑盤都能送至指定高度，軟件可以根據實際載具厚度進行等距跳步以適應不同規格產品，提升操作便捷性。
手機攝像頭自動貼背膠機技術參數
|
項目 |
手機攝像頭自動貼背膠機規格說明 |
備注 |
|
設備貼裝精度（X/Y） |
±0.1mm（物料尺寸：4*30mm以內） |
|
|
生產效率(UPH) |
≥2500pcs |
不含上下料時間 |
|
輔料尺寸mm |
Max：30mm*30mm Min：4mm*4mm |
|
|
FEEDER(供料寬度）寬度 |
≦60mm |
|
|
FEEDER(供料器）數量 |
2把 |
|
|
吸嘴數量 |
2pcs |
|
|
貼膜壓力 |
壓力傳感器 |
|
|
X/Y軸模組 |
封閉式 |
適用千級無塵環境 |
|
靜電消除 |
出料端配置離子風機 |
避免因靜電造成的粉塵吸附 |
|
上下料 |
自動上下料 |
|
|
設備尺寸 |
≈L1200mm*W1200mm*H1800mm |
|
|
氣壓 |
壓力：0.5-0.7MPa |
|
|
氣流量 |
200L/min （干燥） |
|
|
設備外觀 |
1.設備外觀適用千級無塵車間 2.外部使用鏡面不銹鋼外罩 3.禁止使用產生粉塵/脫落物/贓物的材質 |
頻繁工作區域使用亞克力材質 |
|
設備內部環境 |
1.內部環境需要達到千級凈化標準 2.設備內部使用的部件，機構符合無塵要求 避免產生（粉塵，毛屑，贓物） |
設備頂部需要加裝凈化FFU |
